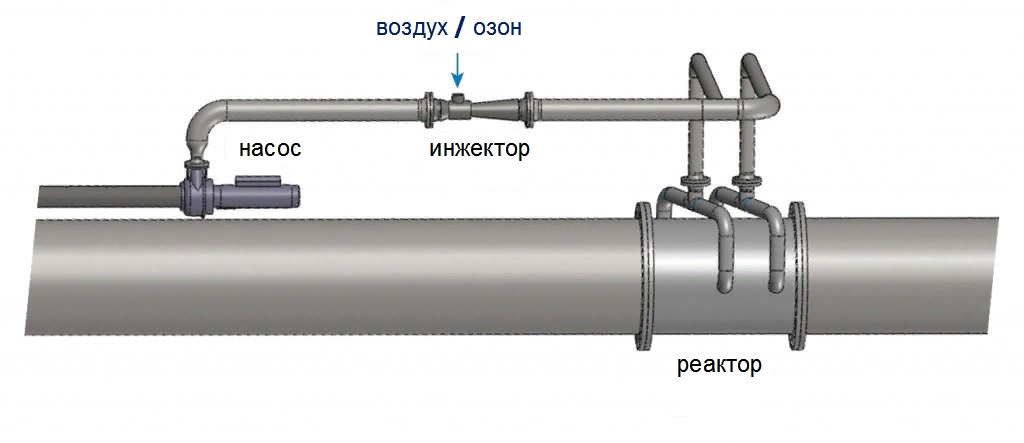

Инжектор для аэрации воды Mazzei. Выбор метода инсталляции. Инсталляция воздушного инжектора Mazzei в линию байпаса с насосом повышения давления.
Некоторые задачи аэрации воды не могут быть реализованы на основе установки инжектора непосредственно в магиcтральный трубопровод или в линию байпаса. Недостаточное давление в основной магистрали или недопустимость его ограничения редуктором давления предполагают установку аэрационного инжектора совместно с насосом повышения давления в линию байпаса. Этот способ инсталляции предполагает создание стабильного вторичного потока через инжектор, стабильного перепада давления на инжекторе и стабильного разрежения для всасывания воздуха или озона. Работа инжектора во вторичном потоке с насосом повышения давления сохраняет стабильность в пределах скорости и давления основного потока в напорном магистральном трубопроводе от минимума до максимума. Насос обеспечивает повышение давления перед эжектором и поддержание перепада давления и потока через инжектор. Правильный выбор типоразмера насоса повышения давления предполагает выбор, основанный на технических характеристиках инжектора. Насос должен обеспечить требуемый поток через инжектор и достаточный перепад давления для нормальной работы инжектора. Насос осуществляет всасывание воды с основного напорного трубопровода и нагнетает воду через инжектор обратно в основной трубопровод. Точка ввода для насоса (реактор для ускорения массопереноса – в относительно крупных промышленных или коммерческих системах водоснабжения и водоподготовки) расположена по направлению движения воды ниже точки всасывания.
Практически любая система водоснабжения, будь-то система водоснабжения отдельного коттеджа или система водоснабжения крупного населенного пункта, предполагает работу в неравномерном режиме потребления воды. Для крупных систем характерны выраженные суточные и сезонные минимумы и максимумы потребления. В индивидуальных систем водоснабжения также существует сезонная и суточная «амплитуда» потребления плюс режим «сна», в котором пребывает водоподающее и водоочистное оборудование в отсутствии потребления. Инжекторной аэрации нужен перепад давления на инжекторе, возможный только при достижении требуемого потока через инжектор. Это условие предполагает инсталляцию инжектора, будь-то «прямая» схема, схема с байпасом или схема с насосом повышения давления, перед мембранным или открытым гидроаккумулятором, скорость заполнения которого насосом условно стабильна. После гидроаккумулятора скорость потока в магистральном трубопроводе определяет интенсивность потребления воды в системе. До гидроаккумулятора скорость потока определяется характеристиками насоса и сопротивлением системы (например, настройками реле давления). Поэтому любая схема инсталляции инжектора на стадии аэрации воды перед водоподготовкой осуществляется в линию между насосом и накопительной емкостью (гидроаккумулятором). Реактор или контактную емкость с воздухотделительным клапаном устанавливают после инжектора ниже по направлению потока.
Этот способ, предплагающий совместное применение инжектора с насосом повышения давления в линии байпаса, подходит для промышленных, коммерческих и даже бытовых систем обезжелезивания, деманганации и удаления сероводорода из воды.
Стабильный расчетный поток через инжектор обеспечивает эффект самоочищения сопла и предотвращает необходимость частого обслуживания инжектора при перекачивании воды из скважины, содержащей большое количество растворенного железа. Построение системы аэрации или озонирования на основе инжектора с насосом повышения давления в линии байпаса требует от инженера-проектанта:
— точного расчета минимального количества инжектируемого воздуха (или озона) для окислительных реакций с обеспечением остаточного уровня кислорода в воде (как правило, 4-5 мг/л);
— правильного подбора типоразмера инжектора;
— правильного подбора типоразмера центробежного насоса повышения давления.
