Для большинства напорных систем водоснабжения установка инжектора непосредственно в магистральный трубопровод не может быть выполнена по ряду причин. При необходимости подавать в систему большее количество воды инжектор будет создавать высокое сопротивление и неприемлемо ограничивать скорость потока и давление. В таких системах инжектор устанавливают с регулируемой линией байпаса. Установка регулируемой линии байпаса для аэрационного инжектора преследует две цели. Во-первых обеспечивается условие движения через инжектор объемного потока воды и создания перепада давления, необходимых для нормальной работы, во-вторых линия байпаса позволяет пропускать непосредственно в гидроаккумулятор тот избыток воды, который не требуется для поддержания работоспособности инжектора.

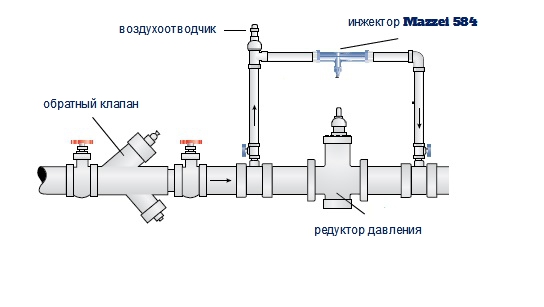

Рисунок 1. Метод инсталляции инжектора в линии байпаса с редуктором давления в напорном трубопроводе.
На практике применяют два типа регулируемого байпаса – байпас с ручным управлением и байпас с автоматическим управлением. Байпас с ручным управлением содержит вручную регулируемую задвижку, необходимую для создания сопротивления и направления части общего потока в инжектор. Байпас с автоматическим управлением содержит автоматически регулируемый клапан, приоритетно направляющий необходимый для создания разрежения поток воды через инжектор. При достижении необходимой для работы инжектора скорости потока и создании заданного перепада давления на давления автоматический клапан открывает байпасный канал для подмеса избыточного потока воды с сохранением дифференциального давления. В качестве автоматического регулирующего клапана в линии байпаса инжектора применяют редуктор давления. Давление на выходе редуктора давления устанавливают так, чтобы обеспечить поддержание перепада давления на инжекторе.
Рисунок 2. Байпас с ручным регулирующим клапаном и байпас с автоматическим редуктором давления.
Если технологический процесс водоподготовки предполагает автоматическое значительное увеличение расхода воды с блокированием процесса эжекции (например, противоточное взрыхление тяжелой загрузки в фильтре при регенерации) инжектор оборудуют дополнительным нерегулируемым байпасом, оснащенным нормально-закрытым электромагнитным клапаном. Автоматическое управление электромагнитным клапаном осуществляет микропроцессорный клапан управления фильтра.

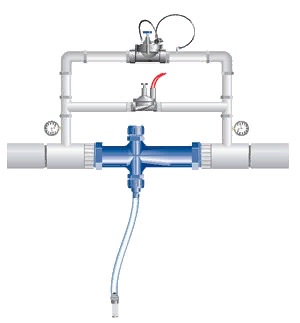

На рисунке инжектор Mazzei, регулируемая линия байпаса (ручной клапан) и вторичная линия байпаса с нормально-закрытым электромагнитным клапаном, управление которого осуществляется внешним контроллером (например, клапаном управления фильтра Clack WS1CI).
