Росчет дозы активного хлора.
| (1 мг/л) Fe 2+ | (1 мг/л) NaOCl |
| (1 мг/л)Mn 2+ | (2 мг/л) NaOCl |
| (1 мг/л) H2S | (3 мг/л) NaOCl |
| Перманганатная окисляемость 4…8 мгО2/л | (4 мг/л) NaOCl |
| Остаточный хлор | (1 мг/л) NaOCl |
Пример 1.
Вода содержит двухвалентное железо довалентний — 0,5 мг/л, сероводород — 0,5 мг/л, перманганатную окисляемость — 4 мгО2/л.
Общая доза активного хлора = 2х1 мг/л +0,5х2мг/л+0,5х3 мг/л+4мг/л+1 мг/л=9,5 мг/л.
Принамаем 10 мг активного хлора, которые необходимо дозировать (пропорционально) в каждый 1 литр обрабатываемой воды.
Расход рабочего раствора гипохлорита натрия.
Пример 2.
Среднесуточное потребление очищенной воды составляет 500л. Рассчитанная доза активного хлора составляет 10 мг/л (или 10 ppm/л). раствора на 500 литров обрабатываемой воды.
Среднесуточный расход рабочего раствора составляет 0,5 литра. Среднемесячный расход составляет 15 литров рабочего раствора (или 0,75 литра концентрата марки А 19% (плотностью 190 гр/л)).
По состоянию на октябрь 2024 года стоимость канистры гипохлорита натрия марки А емкостью 5 литров составляет 400 грн. Соответственно, среднемесячные затраты на реагент будут составлять примерно 65 грн при потреблении 15 м3 воды ежемесячно.
Бак для рабочого раствора.
Учитывая среднемесячный расход 15 литров рабочего раствора, принимаем размер емкости для хранения рабочего раствора не менее 30 литров.
Мембранный насос для подачи рабочего раствора.
Учитывая то, что даже разбавленный раствор гипохлорита натрия очень коррозионно активное вещество, агрессивное по отношению к металлам, для дозирования в закрытые водопроводные системы используют специальные дозирующие насосы (мембранные или перистальтические) с достаточно высоким давлением, пропорциональным режимом дозировки и производительностью, обеспечивающей пиковую дозу.
Пример 3.
Максимальная (пиковая) скорость потока обрабатываемой воды составляет 50 л/мин. Противодействие воды в точке подачи реагента составляет 3 бар. Скорость подачи реагента равна 3 л/г (подача раствора 0,05 л/мин = 3 л/г).

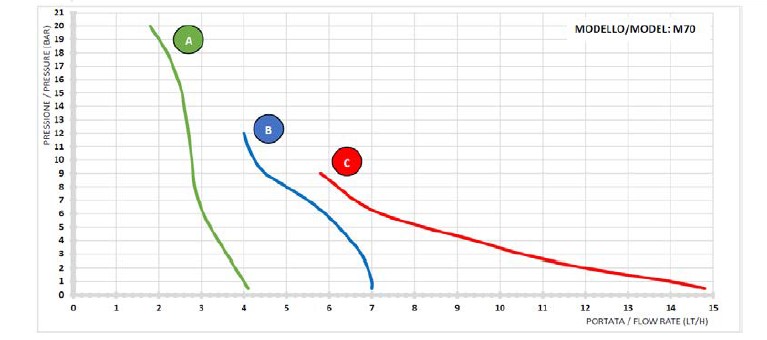

В качестве примера выбираем насос с пропорциональным режимом дозировки AQUA HC151+ MF70, режим производительности А (смотреть график ниже).

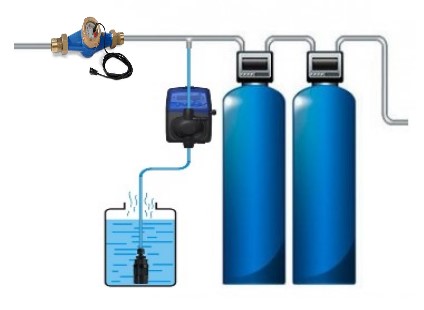

Соответственно комплект оборудования мембранного насоса с пропорциональной дозировкой будет содержать два компонента: сам мембранный насос и дополнительно импульсный счетчик.
| Мембранный цифровой насос пропорционального дозирования AQUA HC 151+ MF M70 | 12800 грн* |

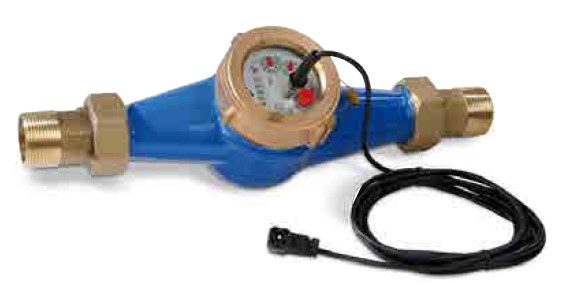

| Импульсный счетчик воды HIRSMANN 3/4″ (min 50л/г, max 5000 л/г, nom 2500 л/г) | 4550 грн* |
*цены состоянием на 25.10.24
