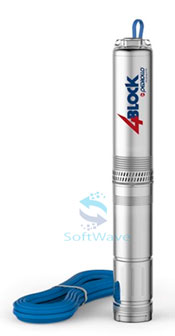

Диаметр насосов Pedrollo 4BLOCK – 100 мм. Для бытового водоснабжения или орошения из артезианских скважин. Моноблочное исполнение. Многоступенчатая конструкция. Однофазный двигатель с сухим статором и двойным уплотнением вала в масляной камере. В составе насоса водостойкий пищевой кабель питания PBS-P длиной 20 метров для прямого подключения к источнику однофазного питания 1х230В, 50Гц.
Насосы предназначены для установки в скважины с наружным диаметром обсадной трубы 125мм (Dn 115мм) или 140мм (Dn 125мм).
- Максимальное содержание песка – 150гр/м3.
- Ограничение глубины погружения — 60 м.
- Ограничение числа пусков в час – 20 (с равными промежутками).
- Минимальный поток охлаждения двигателя – 0,08 м/с.
Двигатель с сухим статором, двойным промежуточным уплотнением вала в масляной камере, интегрированной тепловой защитой и конденсатором.
| Типоразмер 1х230В | Р2,кВт | Q max, м3/ч | H max, м | Цена*, евро |
| Номинальная производительность — 2 м3/ч | ||||
| Pedrollo 4SR 2m/10 | 0,55 | 3,6 | 70 | 305 |
| Pedrollo 4SR 2m/13 | 0,75 | 3,6 | 90 | 305 |
| Pedrollo 4SR 2m/20 | 1,1 | 3,6 | 135 | 410 |
| Номинальная производительность — 4 м3/ч | ||||
| Pedrollo 4SR 4m/7 | 0,55 | 6,0 | 44 | 305 |
| Pedrollo 4SR 4m/9 | 0,75 | 6,0 | 60 | 305 |
| Pedrollo 4SR 4m/14 | 1,1 | 6,0 | 92 | 374 |
| Номинальная производительность — 6 м3/ч | ||||
| Pedrollo 4SR 6m/4 | 0,55 | 9,0 | 29 | 295 |
| Pedrollo 4SR 6m/6 | 0,75 | 9,0 | 40 | 315 |
| Pedrollo 4SR 6m/9 | 1,1 | 9,0 | 60 | 390 |
Охлаждение двигателя насоса Pedrollo 4BLOCK.
Установка в скважины с диаметром, значительно превышающим диаметр насоса, должна основываться на анализе характера охлаждения насоса и предполагаемого режима работы. В условиях номинальной нагрузки насоса и продолжительного режима работы должно быть обеспечено принудительное конвективное охлаждение двигателя со скоростью охлаждающего потока воды не менее 0,08 м/с.
Продолжительный режим работы предполагает достижение двигателем устоявшейся температуры нагрева обмоток – смещение теплового балланса в область избыточного нагрева изоляции из-за недостаточного охлаждения приведет к резкому сокращению ресурса работы двигателя.
При невозможности обеспечить минимальную скорость потока охлаждения, продолжительный (номинальный) режим работы должен быть заменен на более легкий кратковременный или повторно-кратковременный режим работы, не предполагающий достижения теплового балланса -устоявшейся температуры нагрева обмоток двигателя. Для водоснабжения из скважин большого диаметра, емкостей, бассейнов или цистерн при необходимости работы в длительном режиме насосы Pedrollo 4BLOCK рекомендуется применять совместно с кожухом охлаждения, обеспечивающим достаточную скорость принудительного охлаждения.
Пескостойкость насоса Pedrollo 4BLOCK.
Насосы 4BLOCK могут применяться для перекачивания воды, содержащей включения (песок) в количестве, превышающем общепринятый эксплуатационный критерий для многоступенчатых насосов с пространственно фиксированными полимерными рабочими колесами в 50гр/м3. Большая эксплуатационная пескостойкость (≤150 гр/м3) обусловлена применением стойких к абразивному износу полимерных материалов и специального покрытия вала (SiO2).
