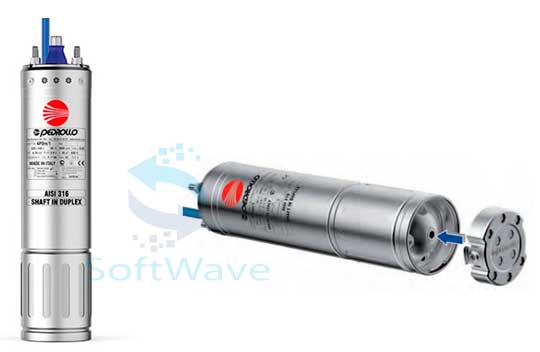

Погружные маслонаполненные (пищевое масло) ремонтопригодные (перематываемые) двухполюсные (~2850 об/мин) асинхронные электродвигатели Pedrollo 4PD для погружных глубинных насосов Pedrollo 4SR номинальной мощностью от 0,37 до 7,5кВт в однофазном и трехфазном исполнении.
Совместимы погружные электродвигатели с гидравлическими частями многоступенчатых насосов других производителей (Speroni, ZDS, SAER, Calpeda, Subteck, Panelli, Ebara), соответствующих стандарту фланцевого подключения NEMA 4.
- Оболочка – аустенитная нержавеющая сталь AISI 316.
- Вал – дуплексная нержавеющая сталь AISI 304L.
- Максимальная глубина погружения -200 метров.
- Максимальное число пусков в час с равными промежутками -20.
- Минимальная скорость охлаждения – 8 см/с.
- Класс изоляции — F.
- Номинальный режим работы – продолжительный (S1).
| Типоразмер | Р2,кВт | НР (л.с.) | Цена, евро | ||
| 1х230В/50Гц | 3х400В/50Гц | 1х230В | 3х400В | ||
| 4PDm/0,5 | 4PD/0,5 | 0,37 | 0,5 | 156 | 156 |
| 4PDm/0,75 | 4PD/0,75 | 0,55 | 0,75 | 160 | 160 |
| 4PDm/1 | 4PD/1 | 0,75 | 1 | 170 | 170 |
| 4PDm/1,5 | 4PD/1,5 | 1,1 | 1,5 | 184 | 180 |
| 4PDm/2 | 4PD/2 | 1,5 | 2 | 210 | 188 |
| 4PDm/3 | 4PD/3 | 2,2 | 3 | 253 | 220 |
| — | 4PD/4 | 3 | 4 | — | 287 |
| — | 4PD/5,5 | 4 | 5,5 | — | 408 |
| — | 4PD/7,5 | 5,5 | 7,5 | — | 495 |
| — | 4PD/10 | 7,5 | 10 | — | 556 |
| Катодно — протекторная защита двигателя | 40 | ||||
Протекторная защита погружного электродвигателя от коррозии в агрессивной воде.
Оболочка и вал насоса выполнены из аустенитных и дуплексных нержавеющих сталей с высоким антикоррозионным запасом. Тем не менее, не поддающиеся прогнозу появления блуждающие токи (токи Фуко) и агрессивный состав воды (высокая минерализация, содержание хлоридов более 500 мг/л) могут стать причиной разрушения слоя пассивации сталей, электрохимической коррозии (окисления) и сокращения срока службы двигателя в целом.
Компания Pedrollo предлагает для увеличения срока службы компонентов электродвигателя в агрессивной воде (минеральная вода, вода с высоким содержанием хлоридов) обеспечить дополнительно к антикорррозионному запасу нержавеющих сталей пассивную катодно — протекторную защиту — размещаемый в нижней части двигателя и совместимый с питьевой водой защитный «жертвенный» анод из сплава цинка и алюминия.
Защита электродвигателя глубинного насоса.
Около 60% отказов электродвигателей глубинных (скважинных) насосов происходит по причине перегрузки, блокировки вала и обрыва фазы. Около 35% преждевременных отказов электродвигателя происходит по причине перегрева изоляции из-за несоблюдения условий охлаждения двигателя и превышения допустимого числа прямых пусков. Двигатель глубинного насоса должен быть защищен от перегрузки и блокировки вала (тепловое реле), от короткого замыкания (электромагнитный расцепитель, плавкие предохранители). Трехфазный двигатель должен быть защищен от неполнофазного режима работы (пропадания фазы), значительной ассиметрии напряжения, изменения последовательности чередования фаз (реле контроля фаз).
Плавный пуск и торможение электродвигателя глубинного насоса.
Пуск электродвигателя скважинного насоса прямым подключением к сетевому питанию сопровождается пусковым броском тока (600-800% In) и высоким начальным крутящим моментом. Двигатель разгоняет насос с нуля до рабочей скорости слишком быстро — за время около 0,2-0,25 с. Пусковой бросок тока может вызвать падение напряжения. Начальный момент провоцирует резкое ускорение потока и гидравлический удар, вызывает реактивный крутящий момент, противоположный моменту рабочих колес, способный вызвать повреждение и обрыв трубопровода. Прямое отключение насоса от сетевого питания сопровождается резким изменением скорости потока и также становится причиной гидравлического удара при остановке.
Преодолеть проблемы прямого пуска и остановки глубинного насоса можно с помощью применения электронных устройств плавного пуска и торможения, регулирующих напряжение и момент при пуске и торможении (например, устройства плавного пуска и торможения Altistart ATS производства Schneider Electric). Устройство плавного пуска устанавливается в силовую цепь питания электродвигателя глубинного насоса после главного контактора или автоматического выключателя. В отличии от прямого пуска и прямой остановки глубинный (скважинны) насос ускоряется и останавливается плавно, без гидравлического удара и реактивного противомомента, пусковой ток не превышает 300-350% In.
