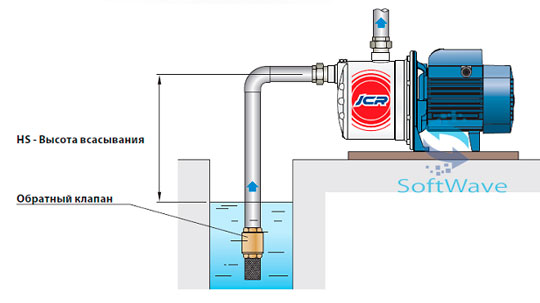

Конструкция с эжектором. Водяной насос Педролло JCR 1 применяется для небольших систем подъема и распределения воды под давлением. Для подъема воды из скважин с отрицательной высотой всасывания HS до 9 метров. Для подачи воды под давлением из емкостей, цистерн, резервуаров, колодцев и открытых водоемов.
Диффузор, эжектор бытового водяного насоса – термопластик PPO. Рабочее колесо и корпус насоса – аустенитная нержавеющая хромоникелевая сталь AISI 304. Вал насоса –ферритная нержавеющая хромистая безникелевая сталь AISI 430 (хром 17%), обладающая высокой прочностью и достаточным антикоррозионным запасом. Все материалы проточной части поверхностных водяных насосов Pedrollo JCR 1 пищевого качества, обладают гладкими полированными поверхностями с низким коэффициентом поверхностного трения, устойчивы к эрозии и кавитации, обладают полной устойчивостью к коррозии при перекачивании умеренно-коррозионной природной воды из открытых и подземных источников.
Технические характеристики электрического водяного насоса для воды Педролло JCR 1
- Максимальное давление в копусе — 6 бар.
- Рабочая температура жидкости — 10/+40оС.
- Режим работы S1.
- Высота всасывания HS – 9м.
| Типоразмер | Р2, кВт | Н max, м | Q max, м3/ч | Цена с НДС*, евро | ||
| 1х230 | 3х400/230 | 1х230 | 3х400 | |||
| JCRm 1C | JCR 1C | 0,37 | 35 | 3,6 | 124 | 154 |
| JCRm 1B | JCR 1B | 0,48 | 37 | 3,6 | 126 | 156 |
| JCRm 1A | JCR 1A | 0,55 | 48 | 3,6 | 128 | 158 |
Насосы Pedrollo JCR 1 относятся к эжекторным (струйным) насосам. Принцип работы насоса Педролло JCR 1, как и любого другого водяного центробежного насоса, основан на преобразовании потенциальной энергии жидкости, перемещаемой центробежным рабочим колесом, в кинетическую энергию рециркулирующей струи, проходящей через сопло Вентури (эжектор). Быстрое изменение скорости в сопле создает условия для снижения статического давления, всасывания и перемещения всасываемой жидкости, воздуха или водовоздушной смеси вместе с рециркулирующей жидкостью без помощи движущихся механических компонентов. Принцип работы бытового водяного насоса сопряжен с относительно большими суммарными потерями энергии рециркулирующего (технологического) потока на преодоление сопла Вентури, потерями в приемной камере, в смесительной и диффузионной части эжектроной трубки. Из-за дополнительных потерь энергии на рециркуляционный поток и формирование смеси всасываемой жидкости (жидкости и газа) и жидкости, рециркулирующей через сопло Вентури, водоструйные насосы обладают низкой энергетической эффективностью. Тем не менее, несмотря на низкую эффективность водоструйные самовсасывающие насосы (Pedrollo JCR 1) обладают рядом фундаментальных преимуществ над классическими нормальновсасывающими центробежными насосами:
- способностью к самовсасыванию (способностью удалят воздух из всасывающего трубопровода);
- способностью создавать высокое разрежение и устойчиво поднимать воду или водо-воздушную смесь с большой глубины (до 9-9,5 метров).
Эти преимущества формируют для самовсасывающих водяных насосов область применения, в которой ему не будет равных – подъем воды из скважин, включая воду, смешанную с воздухом.
