Розрахунок системи водопідготовки з FILTERSORB SP3.
- Вступ.
В основі унікальної технології FILTERSORB SP3 перетворення розчинених у воді гідрокарбонатів кальцію та магнію (карбонатної жорсткості) у нерозчинні мікрокристали. Таким чином, без застосування іонообмінних технологій та додавання у воду натрію, ми отримуємо фізіологічно прийнятну для організму людини воду з вихідним вмістом кальцію та магнію, не здатну відкладати накип на теплообмінниках та тверді відкладення у форсунках, змішувачах та душових системах.
- Кореляція між німецькими градусами жорсткості dH і жорсткістю в мг/л СаСО3.
- Розрахунок кількості активного середовища.
Розрахунок відповідно до таких рівнянь:
Рівняння 1. Обсяг середовища.
0.12 – безрозмірна константа, отримана експериментальним шляхом.
Рівняння 2. Час контакту.
Рівняння 1 застосовується для розрахунку обсягу завантаження на підставі фактичного значення бікарбнатної жорсткості та необхідної швидкості потоку. Розрахований обсяг завантаження дозволяє забезпечити достатній час контакту, який потрібно перевірити за допомогою рівняння 2.
Час контакту (EBCT) 10 секунд вважається достатнім для значень карбонатної жорсткості в межах 428 мг/л СаСО3 (8.5 мг-екв/л). Практично це означає, що час контакту 10 секунд повинен дотримуватися будь-якого значення бікарбонатної жорсткості менше 428 мг/л.
P.S. Якщо значення бікарбонатної жорсткості перевищує 428 мг/л, час контакту повинен бути більше 10 секунд. Розрахунок часу контакту здійснюється у відповідності з рівнянням 2.
- Розрахунок розміру корпусу.

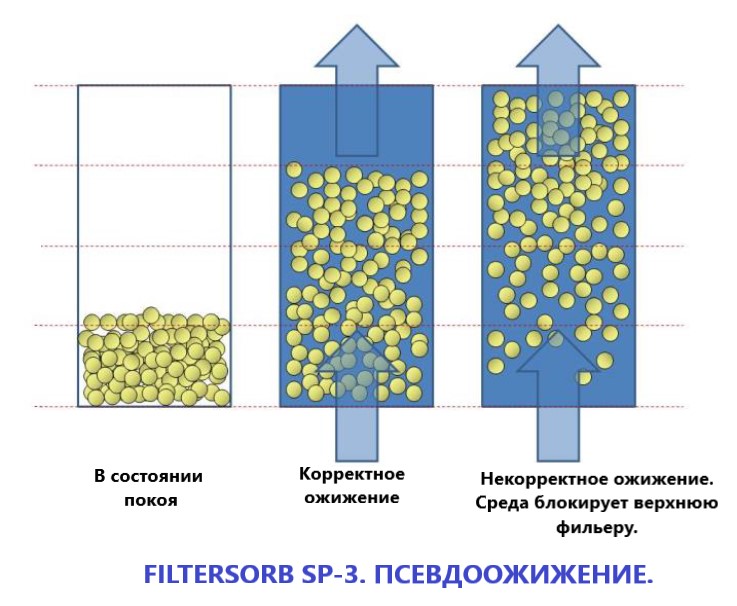

Об’єм корпусу повинен не менше у 7-10 разів перевищувати розрахунковий обсяг активного середовища FILTERSORB SP3 так, щоб забезпечити достатнє вільне розширення шару середовища в висхідному потоці (псевдозрідження).
Приклади розрахунку:
Приклад 1.
Система для обробки води з об’ємною швидкістю потоку 2 м3/ч та бікарбонатною жорсткістю 25 dH (≈8.5 мг-екв/л).
Відповідно до рівнянь 1 і 2 об’єм FILTERSORB SP3 = 6 літрів, мінімальний розмір корпусу 42 літри. Приймаємо стандартний типорозмір корпусу 09х48 об’ємом 44,9 літра.
Приклад 2.
Система для обробки води з об’ємною швидкістю потоку 4 м3/ч та бікарбонатною жорсткістю 21 dH (≈7.5 мг-екв/л).
Відповідно до рівнянь 1 і 2 об’єм FILTERSORB SP3 = 10 літрів, мінімальний розмір корпусу 70 літра. Приймаємо стандартний типорозмір корпусу 12х48 об’ємом 88,6 літра.
Деякі аспекти проектування:
– верхня щілинна фільєра не повинна блокуватися гранулами у висхідному потоці;
– рекомендується встановлення обмежувача максимальної швидкості потоку;
– потік води через активне середовище тільки у напрямку знизу-вгору (висхідний потік).
4. Рекомендована кількість завантаження FILTERSORB в залежності від типорозміру корпуса.
