Слабкий відбір або відсутність відбору соляного розчину з бака-солерозчинника.

Порушення процесу відбору соляного розчину з бака-солерозчинника в процесі регененерації призводять до короткого циклу пом’якшення або надходження до системи жорсткої води безпосередньо після регенерації. Якщо виявлено таку проблему (наприклад, Ви виявили переповнення бака-солерозчинника) перевірте стандартні вузли та процеси, які мають прямий вплив на відбор соляного розчину, а саме:

– забруднення інжектора або сітка інжектора;

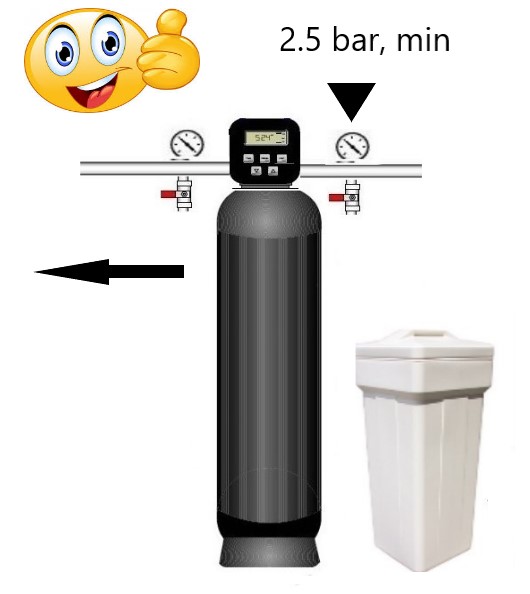

– відсутність тиску води на вході в систему, достатнього для забезпечення інжекції розсолу (не нижче 2.5 бар у циклі регенерації BRINE);

-блокування потоку (значний опір) у дренажній лінії;

-відсутність герметичності компресійних фітингів, що опресовують трубку відбору розсолу.

Після огляду та перевірок перемкніть клапан управління в режим регенерації і спостерігайте за потоком води в лінії дренажу та тиском води (за манометром на вході в клапан керування).

Перший цикл регенерації – Backwash (зворотне промивання завантаження). У цьому циклі потік води в дренаж відрізняється високою інтенсивністю, достатньою для розпушування та вимивання накопичених нерозчинних відкладень із середовища. Якщо тиск води на вході в клапан достатньо високий, слабкий потік у лінії дренажу може бути викликаний забрудненням (наприклад, карбонатними відкладеннями або відкладеннями заліза) проточних каналів клапана, включаючи верхню і нижню щілинні фільєри (кошики). Ще одна можлива причина слабкого потоку – опір забрудненого або сцементованого завантаження зворотному потоку води.

Другий цикл регенерації – Brine (суміщений цикл відбору розсолу та  повільного переміщення сольового розчину через обсяг завантаження). Цей цикл  – визначальний  у процесі відбору розчину з бака солерозчинника. У цьому циклі потік води у дренаж відносно низький. Весь потік води прямує в дренажну лінію через сопло інжектора, який створює розрідження в каналі забору сольового розчину. Інжектований розсіл змішується з основним потоком води і надходить в корпус. Звичайна тривалість циклу Brine – 60 хвилин. Приблизно за 20 хв весь розсіл повинен бути відібраний із бака-солерозчинника. За подальші 40 хвилин соляний розчин буде повільно переміщатися через завантаження в напрямку “зверху-донизу” аж до надходження в центральну трубку і скидання в дренаж. Знижений потік води в дренаж і недостатньо інтенсивний відбір розсолу може вказувати на забруднення інжектора або низький тиск води на вході. Інжектор можна очистити або замінити, усунувши цю проблему.

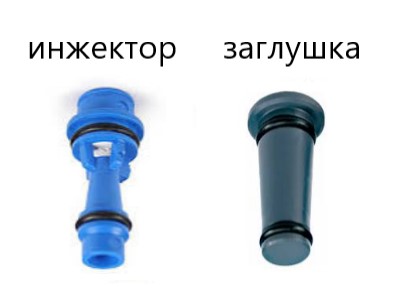

Наявність перетоків усередині клапана керування також одна з можливих проблем поганого відбору розсолу. Так як у циклі Brine весь потік води проходить через сопло інжектора наявність перетікання дозволяє потоку води частково обійти інжектор і створити зворотний тиск на виході інжектора, таким чином знизивши або навіть повністю блокувавши інжекцію соляного розчину. Для швидкої та простої діагностики проблеми потрібно замість інжектора вставити імітатор (заглушку) та включити режим забору соляного розчину.

Якщо після встановлення заглушки в лінії дренажу з’явився потік води – значить є внутрішній витік. Для клапанів Clack, що використовують для перемикання каналів поршень та гумові ущільнення, потрібно перевірити стан компонентів на предмет відкладень, подряпин на поверхні поршня, пошкодження кілець ущільнювачів, очистити або замінити зношені або пошкоджені компоненти. У клапанах Autotroll, що використовують для перемикання каналів кулачковий вал і прапорцеві пілотні клапани, пілотні клапани повинні щільно закривати канали під час циклу забору сольового розчину, не допускаючи перетоків. Можлива причина появи перетокув клапанах Autotroll – забруднення та нещільне прилягання прапорцевих клапанів.



Жорстка чи брудна вода безпосередньо після регенерації системи.

Перевірте наступне:  клапан підмісу закритий, клапан байпасу закритий, рівень солі та води в баку-солерозчиннику знаходяться на звичайних експлуатаційних рівнях, інжектор з належною швидкістю всмоктує соляний розчин, налаштування клапана відповідають вихідній жорсткості води. Якщо всі перераховані вузли та процеси в належному стані, а на виході  вода має високу жорсткість, існує ймовірність пошкодження ущільнювальних кілець (наприклад, кільця у внутрішній каретці клапанів Clack), що створює внутрішній перетік і підмішування неочищеної води до очищеної, ушкодження, тріщини, деформація трубки, тощо).

Перевірка наявності такого перетікання полягає в наступних простих діях: переведіть клапан управління в режим регенерації, переключіть на цикл відбору сольового розчину з бака-солерозчинника (цикл Brine), перевірте через 2 хвилини після початку циклу солевміст води з дренажної трубки TDS-метром (або просто визначте солоність на смак). Якщо існує перетік, вода в сольовій трубці матиме більший вміст солі (солоний присмак) в порівнянні з вихідною водою. У нормальній ситуації сольовому розсолу потрібно не менше 15-20 хвилин, щоб пройти через шар завантаження до скидання в дренаж (нагадую, що сольовий розчин повільно зміщується зверху вниз через об’єм завантаження, попередньо витісняючи в дренаж воду зі звичайним вмістом солі). Якщо на виході солонувата вода на початку циклу – є перетікання і підмішування сольового розчину до звичайної води.



Короткий цикл пом’якшення. Низька робоча ємність.

Перш за все Ви перевіряєте налаштування клапана управління на їх відповідність якості вихідної води. Розглянемо додаткові умови, які можуть створити таку проблему:

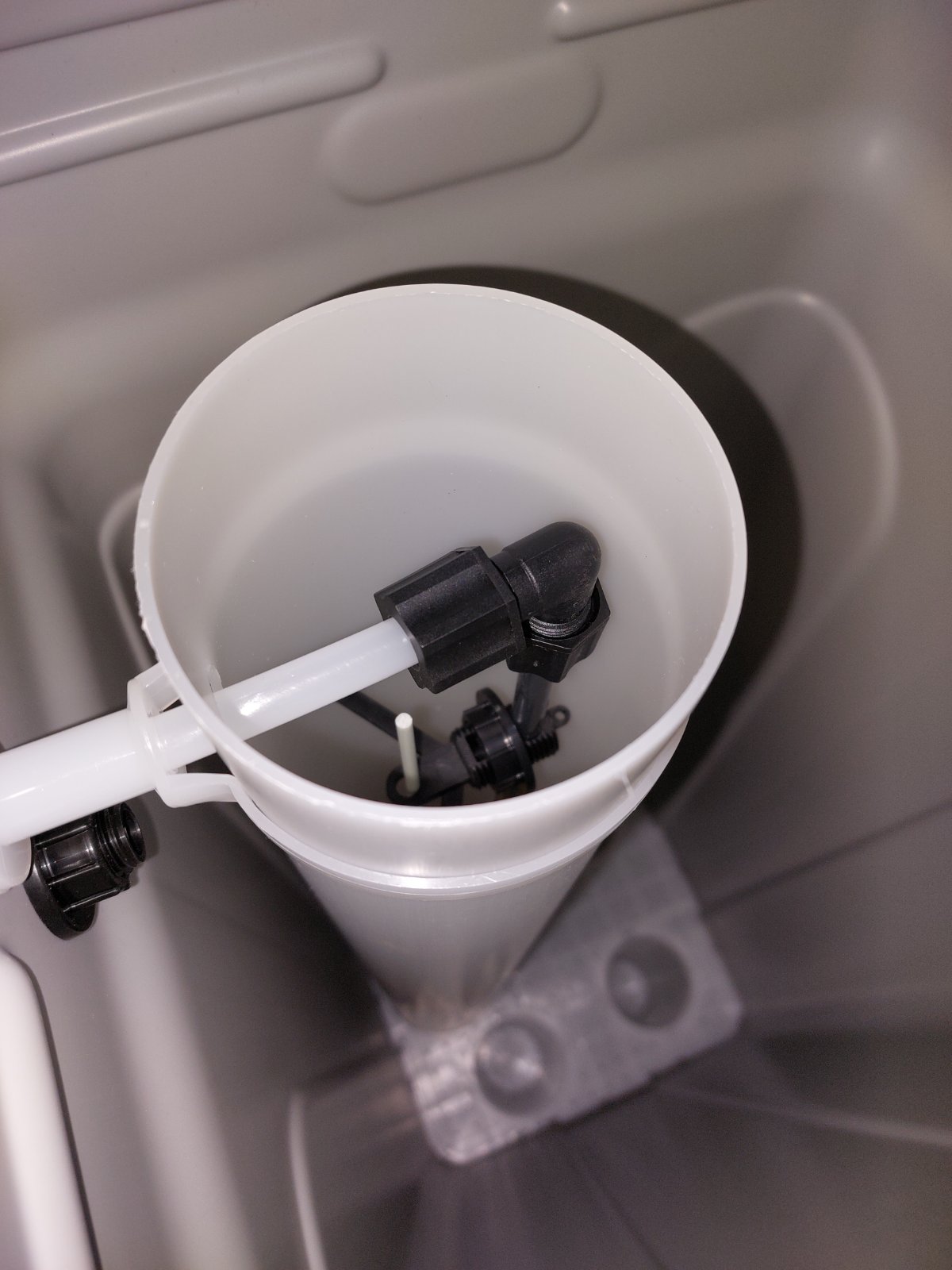

1. Неповний відбір сольового розчину через наявність “соляного містка” внизу бака-солерозчинника. “Соляний місток” виникає коли щільна соляна таблетка розпадається на пил на дні бака, пил злипається і з часом формує відкладення, які створюють опір вільному руху розсолу або блокують потік розсолу до забірного клапана. Тоді, у процесі циклу клапан керування може здійснюватися відбір соляного розчину швидше, ніж розсіл надходить на вхід солезабірного клапана. У цій ситуації повітряний клапан перекриває канал забору до того, як буде відкачано весь реагент і в баку-солерозчиннику залишиться частина невикористаного розчину. Відповідно, смола отримує менше реагенту та відновлюється неповністю. Усунення проблеми “соляного містка” – фізичне очищення бака-солерозчинника від напластованих відкладень.
2. Система наповнення бака-солерозчинника не пропускає розрахунковий потік води. Для клапанів Clack наповнення бака здійснюється таймером із розрахунку 1,9 літра за хвилину. Якщо обмежувач потоку наповнення засмічено швидкість наповнення буде меншою. В результаті обсяг приготованого розсолу буде меншим за розрахунковий, а цикл пом’якшення буде зменшений через недостатнє відновлення завантаження.
3. Отримання питної води високої якості здійснюється за допомогою побутової системи зворотного осмосу. Такі системи можуть працювати з дуже низькими швидкостями потоку (менше 1 літра за хвилину), які можуть бути поза межами чутливості витратоміром. Результат – надмірне споживання пом’якшеної води, яке не враховується водолічильником клапана керування. Якщо така проблема виявлена, потрібно провести додаткове регулювання клапана керування, встановивши початок процесу регенерації на більш ранній період.
4. Схожу проблему можуть створити мікровитоки пом’якшеної води через негерметичні змішувачі або запірний клапан унітазу. Витік розміром 0,5 літра за хвилину через перелив унітазу буде непомітний і, швидше за все, не вловлюватиметься витратоміром. У результаті в каналізацію протягом доби буде злито 720 літрів пом’якшеної води, яка не буде (або буде, що ніяк не змінює ситуацію) врахована водолічильником клапана керування. Такий витік – це все одно як додати до сім’ї додатково 4 споживача пом’якшеної води (!).
5. Інтенсивність споживання води більша за розрахункову. Зазвичай дилери враховують споживання води людиною на рівні 150 літрів на добу, планують відкладену регенерацію на 2 години ночі та частоту регенерації з розрахунку приблизно 1 раз на 7 днів. Проте характер споживання води дуже індивідуальний: комусь достатньо прийняти душ протягом 5 хвилин, для когось цей період становить 15 хвилин. У результаті замість планових 150 літрів споживання пом’якшеної води на людину за фактом у деяких сімей може бути 800 літрів на людину на добу.

Контроль рівня розсолу в баку-солерозчиннику.

Раніше згадувалося, що перевірка рівня розсолу в баку-солерарозчиннику часто дозволяє діагностувати проблеми в роботі системи пом’якшення. Фахівці з водопідготовки регулярно задають споживачеві, який звертається з проблемою короткого робочого циклу установки, одне й те саме питання: “Чи відповідає рівень води і рівень солі в баку-солерозчиннику після закінчення регенерації Вашої системи “нормальному рівню” і чи знаєте Ви яким має бути цей “нормальний рівень” для Вашої системи?”.

Завжди важливі деталі. Потрібно знати – один літр води здатний розчинити приблизно 350 гр солі хлориду натрію. При цьому 1 літр насиченого соляного розсолу міститиме приблизно 310 гр солі. Чому так? Якщо Ви додасте в 1 літр води кімнатної температури 350 гр солі, розмішаєте сіль до повного розчинення, Ви отримаєте розчин об’ємом більше 1 літра. Тому 1 літр соляного розчину розчину міститиме лише 310 грам.

Припустимо, що Ваш бак-солерозчинник має внизу підтримуючу решітку із встановленою в ній солезаборною системою. Це означає, що для розчинення солі рівень води повинен бути як мінімум на 25..50 мм вище за рівень решітки. Коли Ви додаєте сіль так, щоб покрити воду, висота води над решікою збільшується втричі. Якщо в налаштуваннях клапана Ви задали кількість солі для регенерації, наприклад, 5 кг, клапан забезпечить подачу до бака-солерозчинника розрахункових 14,3 літра води у циклі наповнення. Рівень води над решіткою при додаванні солі стане втричі вищим. Висота решітки плюс рівень води над решіткою, помножений на 3, дадуть загальне розуміння того, на якому рівні повинен нормально перебувати розчин у баку-солерозчиннику, коли таблетована сіль знаходиться вище рівня води. Якщо розчину в баку-солерозчиннику менше розрахункового рівня, завантаження не зможе повноцінно відновитися в процесі регенерації, це призведе до зниження її ємності щодо домішок і до короткого фільтроцикла.
